자전거 변속장치 분리 조립

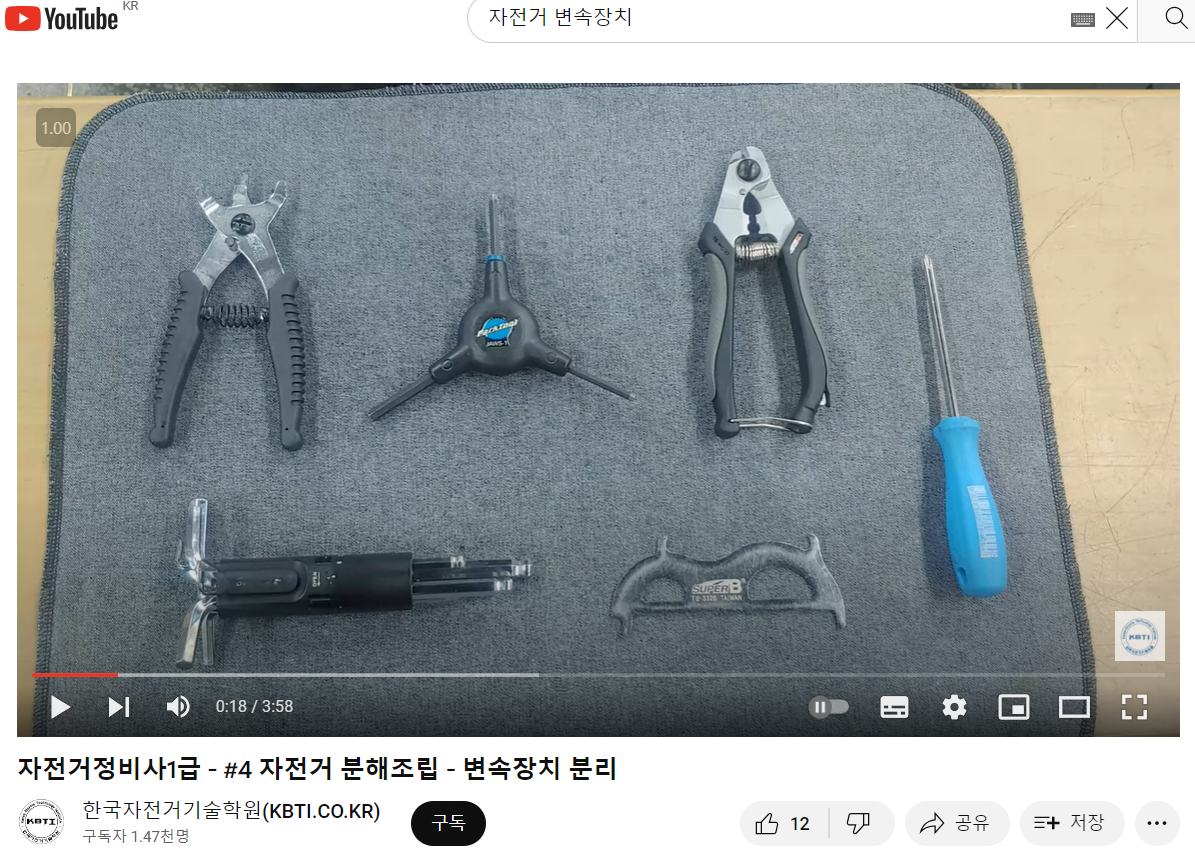

변속장치 분리

[체인분리]   1.체인에서 체인링크를 찾아낸다.  2.체인첵커를 걸어서 체인링크를 분실을 방지하면서 체인리무버를 이용하여 체인분리를 한다.

[변속케이블분리]  1. 뒷변속기의 케이블분리나사를  전부를 풀지않고(분실방지) 케이블을 잘 정돈하여 둠  2. 앞변속기 케이블 분리하여 잘 정돈함

[변속기 분리] 1. 뒷변속기 분리시 행어와 변속기 사이에 나사를 풀어서 변속기를 분리한다.  2. 앞변속기 분리시 너트가 빠지지 않도록 주의하여 분리함.







변속기 설치 및 조정

[변속레버 확인]

변속기 장착 전에 먼저 변속레버를 조정하여 기본값에 와 있는지를 확인한다. 그리고 베럴조절나사를 조여서 잠궈둔다



[뒷변속기 장착]

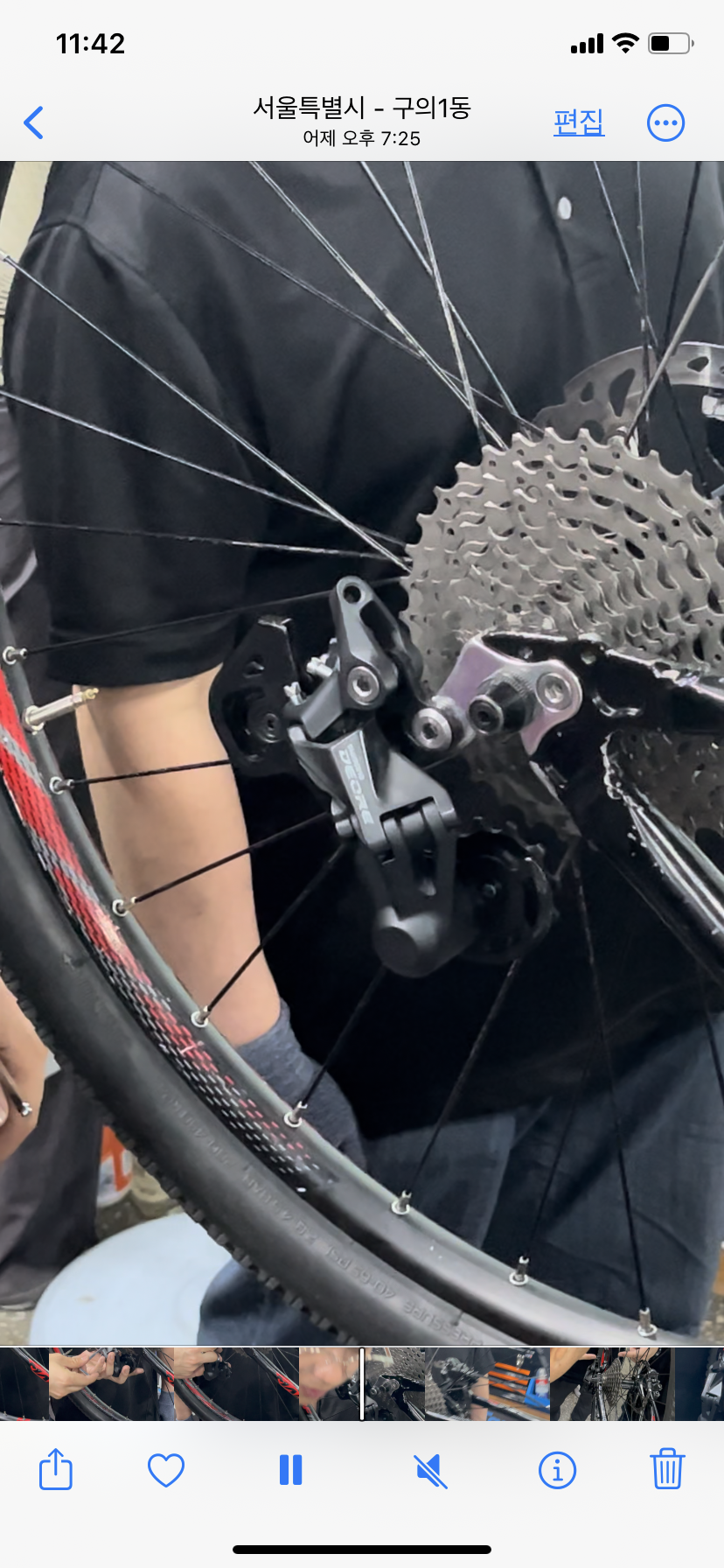

뒷변속기 조립시 들어서 장착 후에 턱에 걸리도록 내려놓은 상태에서 고정나사를 조여준다.

[뒷변속기 가셋팅]

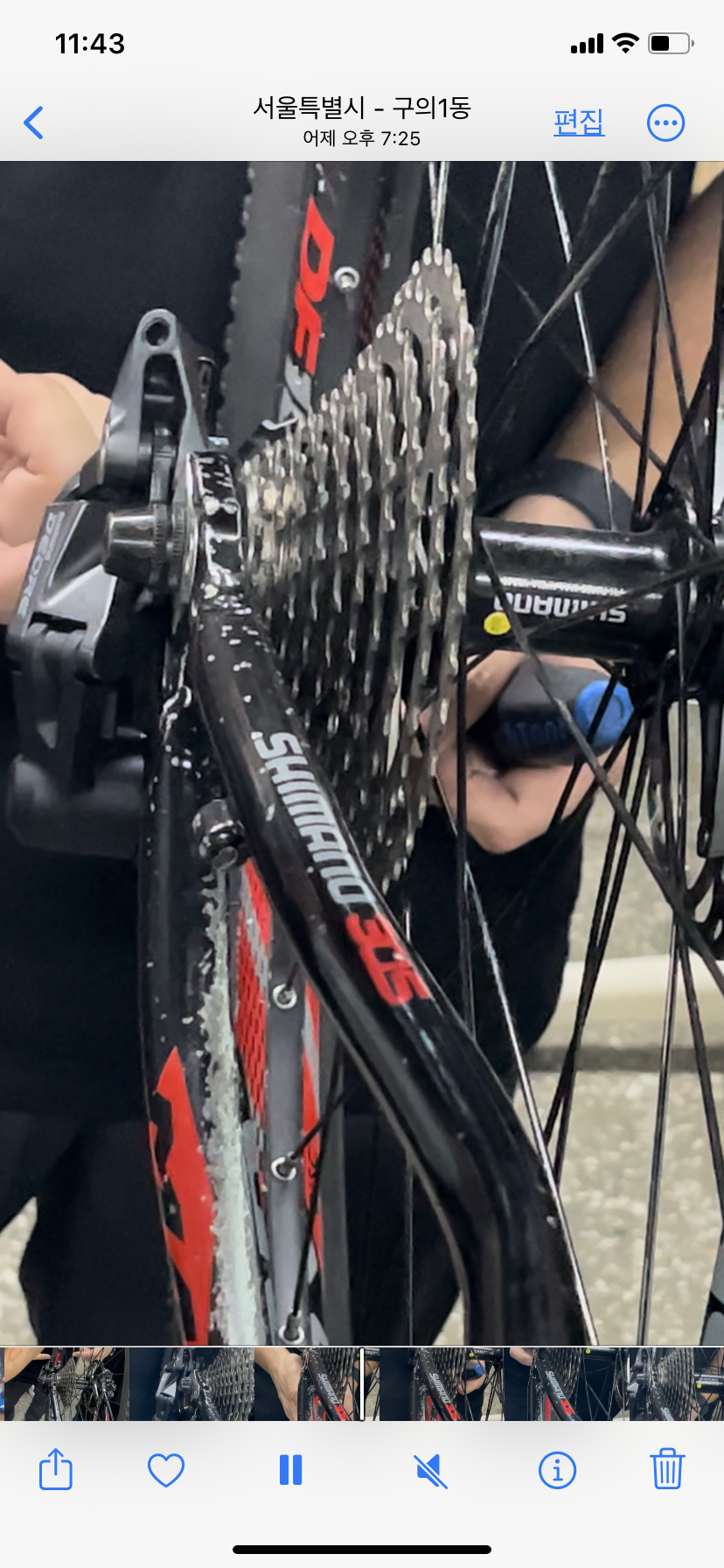

1. 하이셋팅(작은 스프라켓에서 셋팅)작업으로 변속기가 움직이는 범위를 잡아준다. 하이셋팅은 high나사를 이용하여 가이드풀리의 센터가 작은스프라켓 바깥쪽과 나란히 되도록 조절한다.

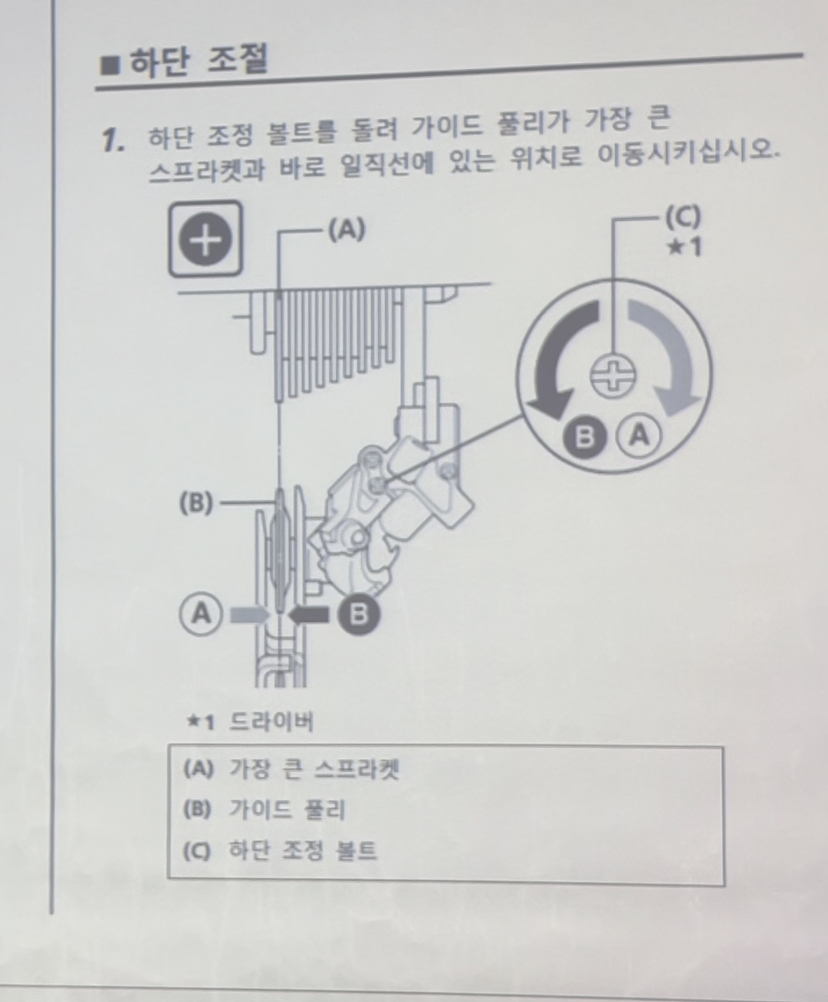

2. 로우셋팅은 변속기를 밀어서 가이드 플리와  큰스프라켓을 일직선으로 맞춰있는지 확인한다.

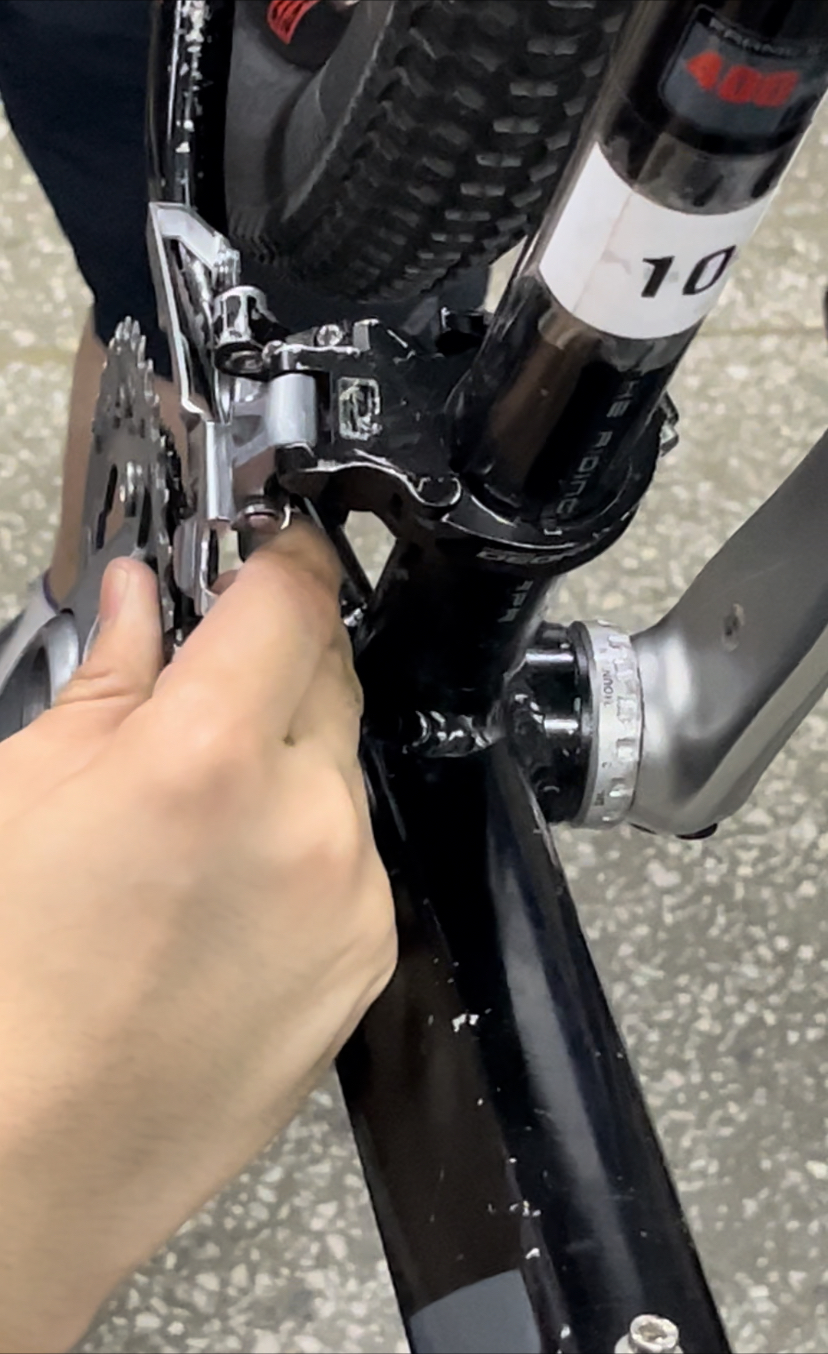

[앞변속기 장착]

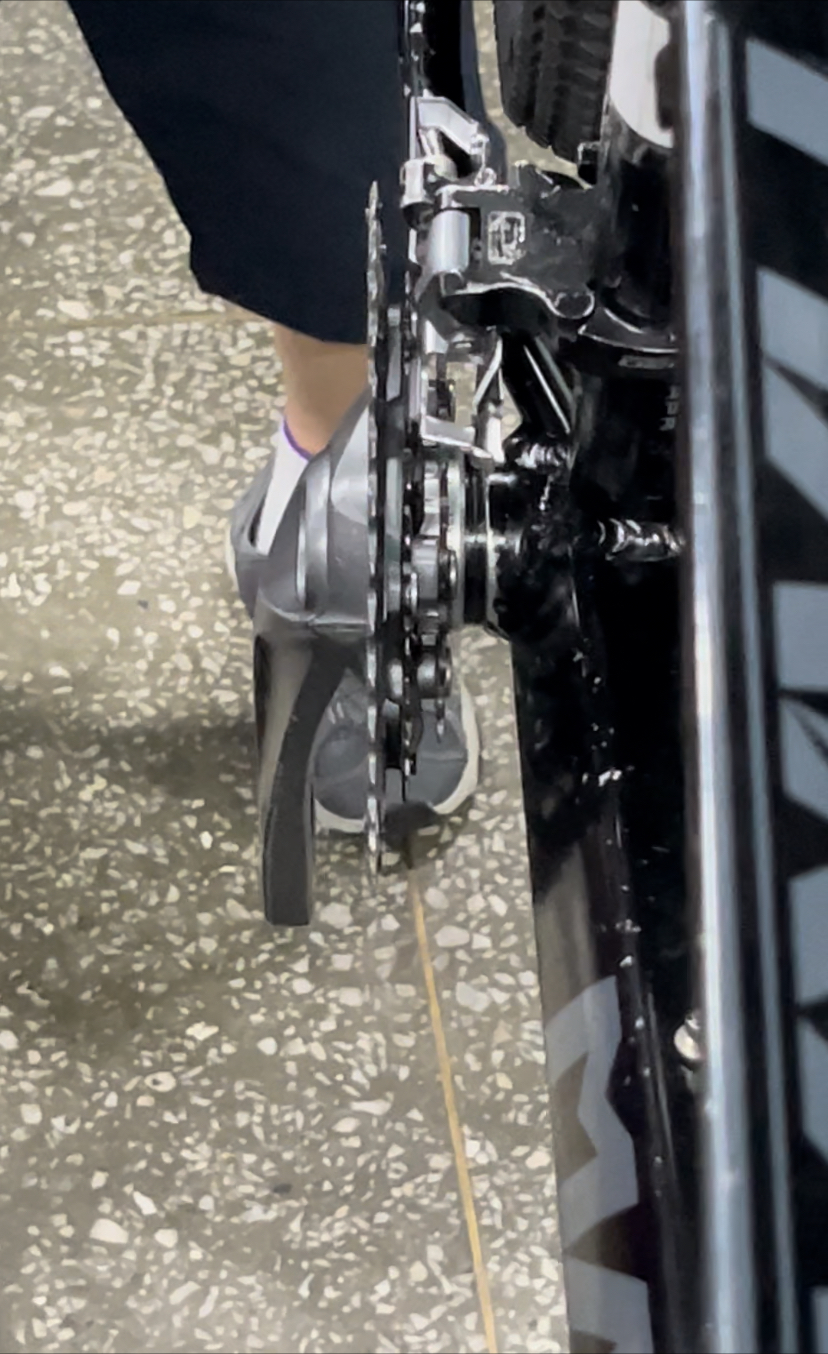

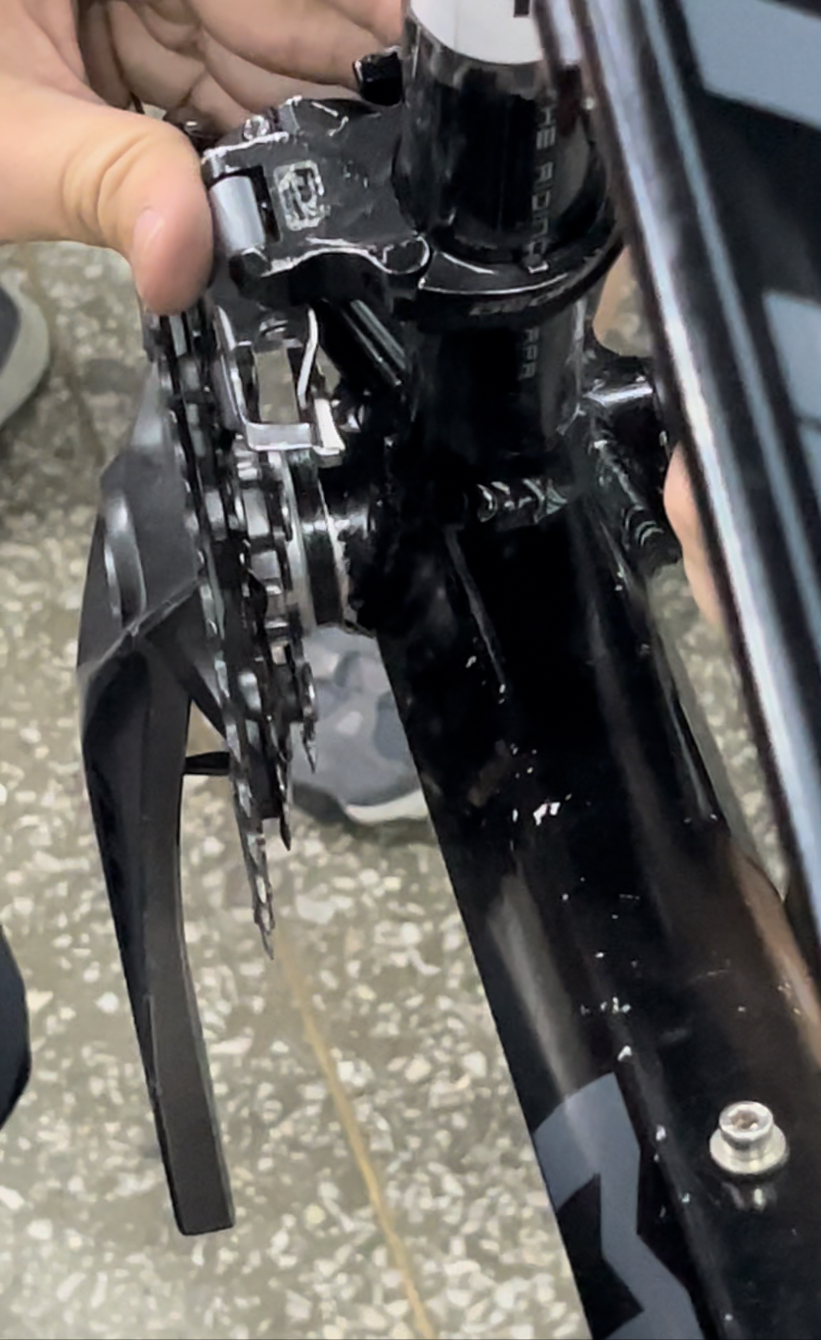

1. 앞변속기 장착시 높이와 각도를 맞추어 셋팅한다. 높이를 맞출때 다운벤드 탑스윙의 경우 3mm로 높은 톱니바퀴와 다운스윙 탑벤드는 1mm로 맞춘다. 높이 맞출때 크랭크 쪽으로 당겨서 높이를 맞춘다. 플레이트와 체인과 수평이 되게 맞춘다.







[체인장착]

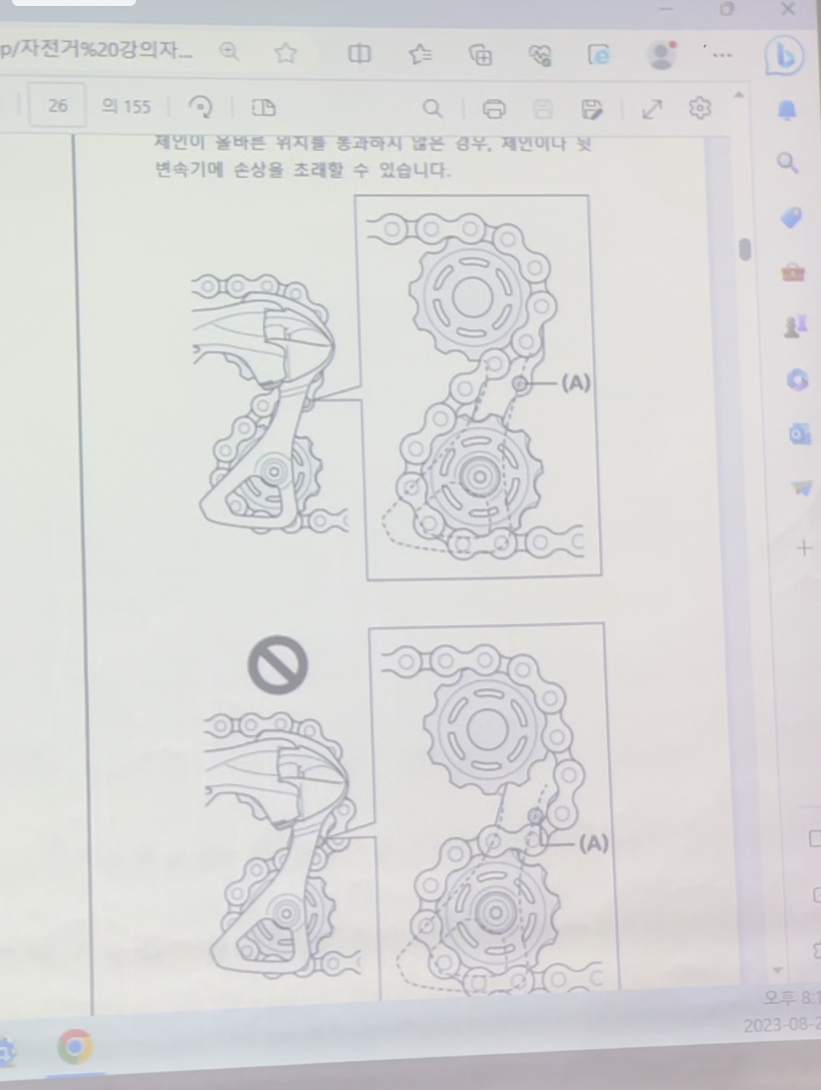

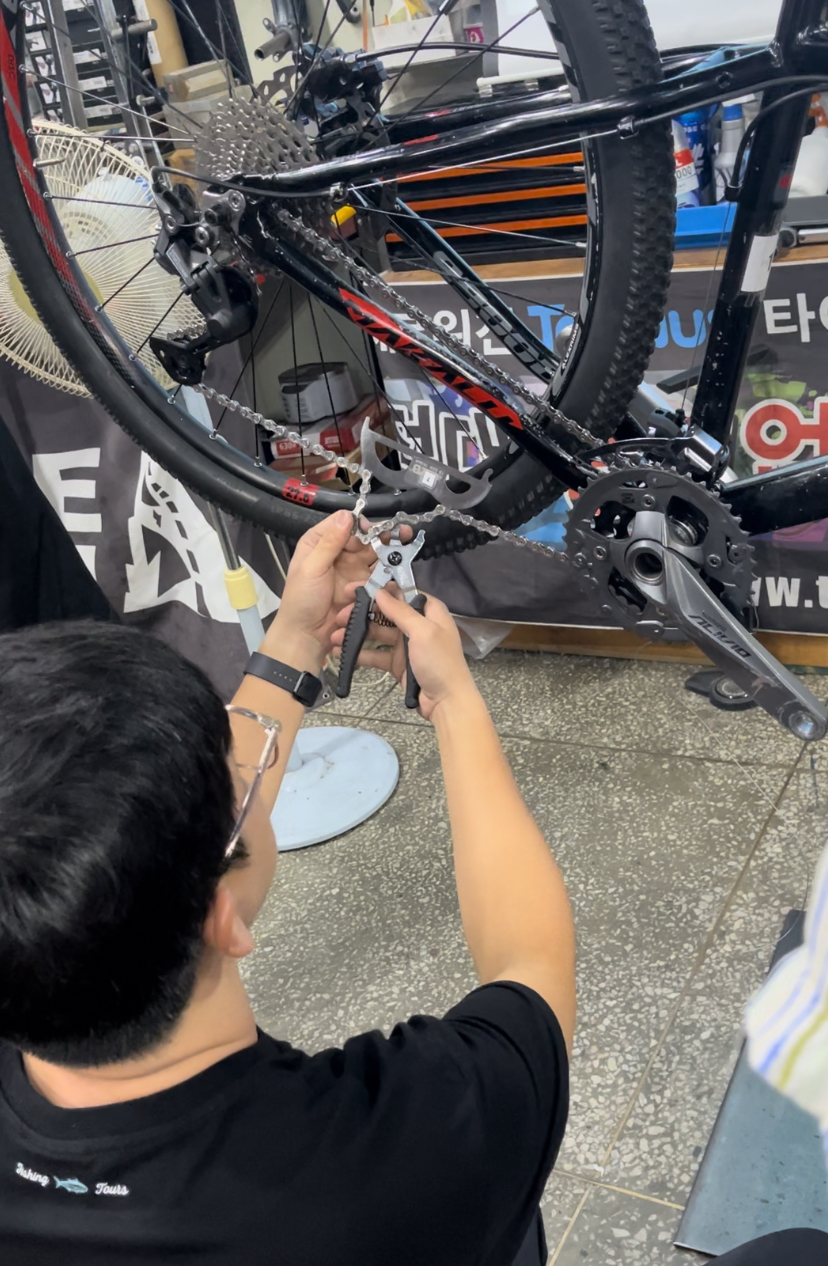

1. 체인을 조립시 뒷변속기의 가이드풀리와 (A)안쪽으로 체인을 넣어 텐션풀리쪽으로 셋팅한다.  2. 체인링크의 큰 구멍쪽으로 양쪽을 눌러서 조립한 후 체인조립공구를 이용해서 조립한다. 체인첵커를 꼭 걸고 조립한다.





[뒷변속기 정밀조정]

1.  뒷변속기을  하이셋팅은 케이블 선이 없이  high로 이동시켜서 단계별로 변속하여 소리나는지 확인한다.

2.  케이블 장착 후 로우셋팅은 체인을 low로 이동이 원할한지 확인하고 케이블을 당겨서 끝까지 올라가는지 확인하여 베럴조절 나사를 풀어서 케이블장력을 조절하여 소리없이 한단씩 이동하는지 확인함



[앞변속기 정밀조정]

1. 체인을 장착 후 변속레버를 다 풀어준 후 레벌조절나사를 다 조여준 후에,  뒷쪽 체인이 하이로 위치하게 하고 앞변속기의 케이블을 조정 후 소리없이 변속이 잘되는 지 확인한다.

2. 앞변속기 로우셋팅은 뒷변속기도 로우로 이동시킨 후 한단씩 변속하여 소리없이 변속이 되는 지 확인한다.





뒷변속기 케이지 계산방법

1. 변속기는 영어로 deraileur이다. 뒷 변속기 케이지는 SS(숏케이지) - GS(미디움케이지) - SGS(롱케이지)이고 로드자전거는 SS, MTB는 SGS를 장착하고 있다.

2.  계산법은 앞 변속기 (큰체인링 -  제일작은링) + 뒷변속기 (제일 많은 T를 가진 스프라켓 낱장 - 가장적은 낱장) = X        X값이 30이하 이면  SS, 30-40이면 GS,  40이상 이면 SGS이다





뒷 변속기 작동 원리

NAVER 잔차나라 블러그 인용
